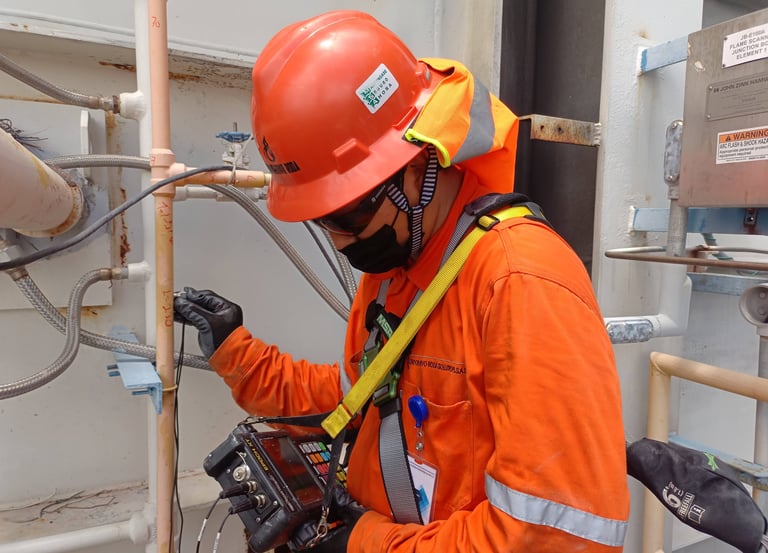

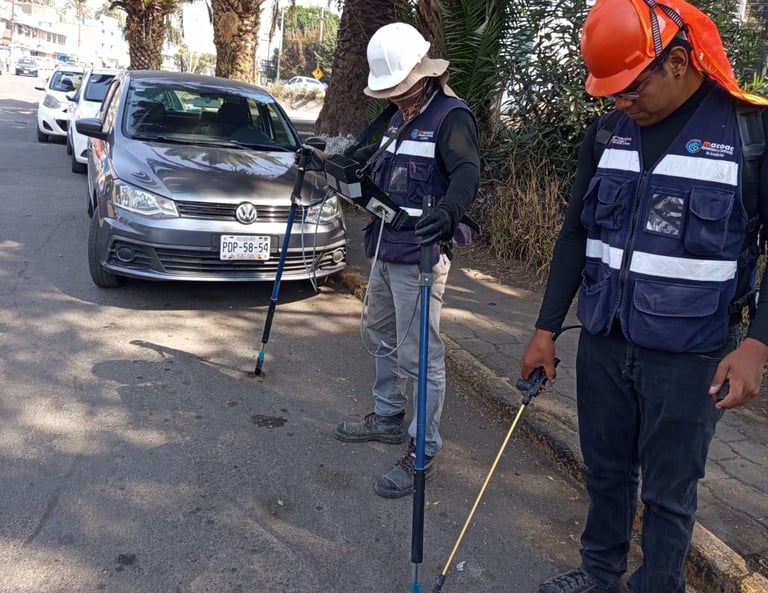

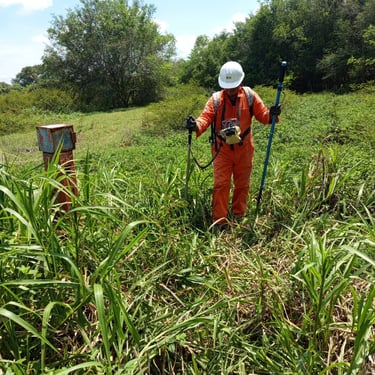

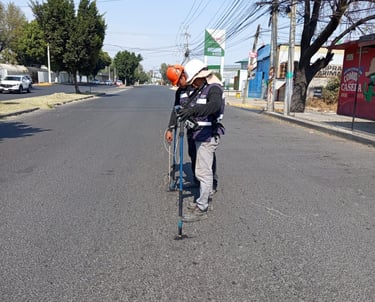

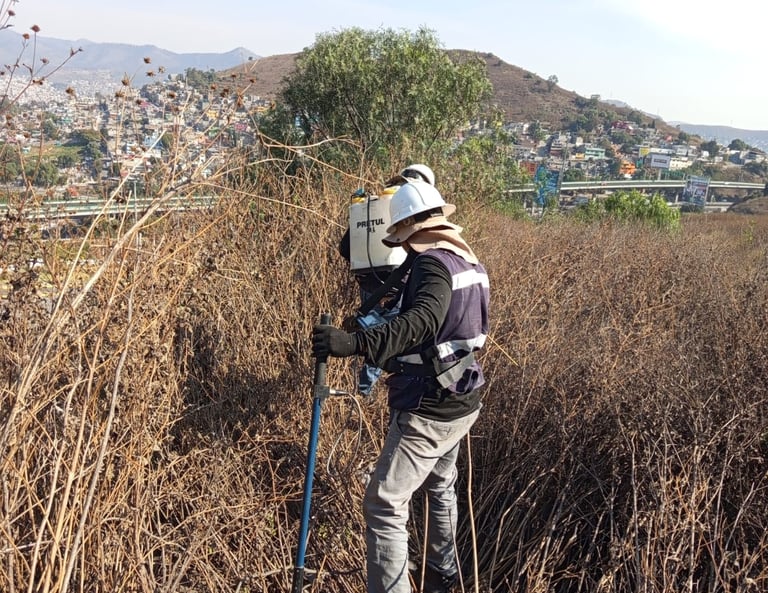

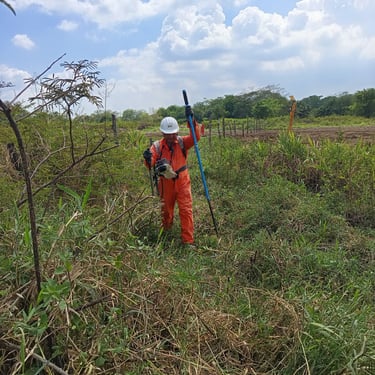

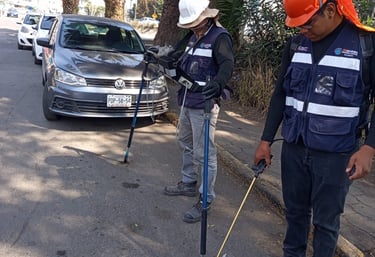

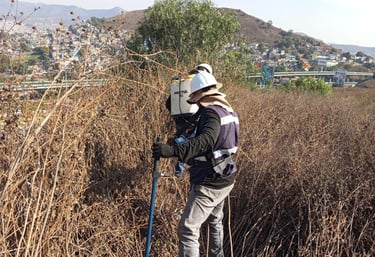

• Reporte técnico de inspección CIS y/o DCVG.

• Gráficas de potenciales y gradientes.

• Listado y clasificación de anomalías.

• Ubicación georreferenciada de defectos.

• Evidencia fotográfica del levantamiento.

Normativas

• Detección temprana de fallas en protección catódica.

• Información confiable para planes de mantenimiento.

• Integración con inspección, recubrimientos y rehabilitación de ductos.

Entregables

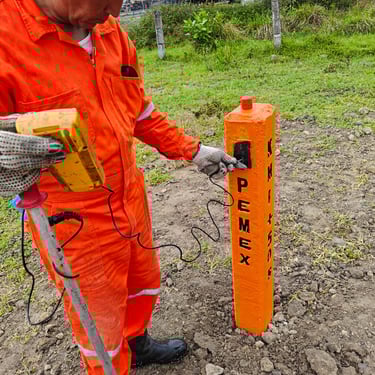

Instalación de postes

Alcance

Tipos

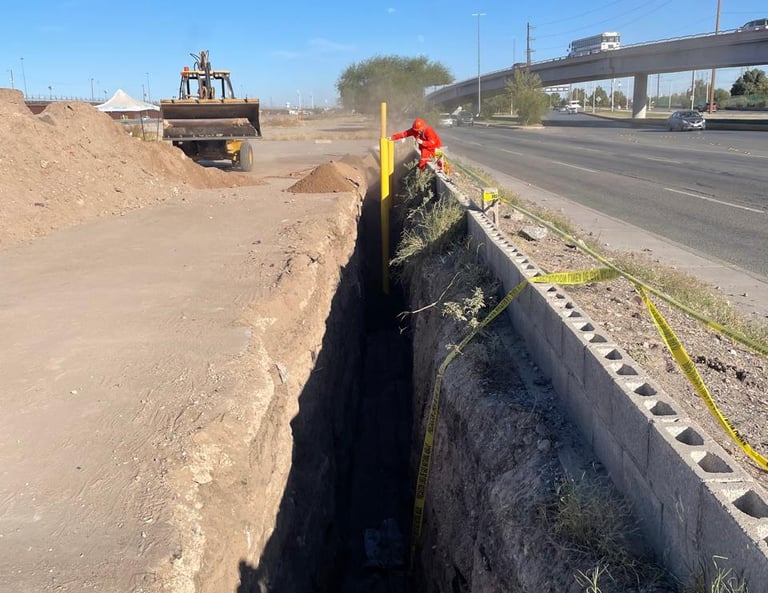

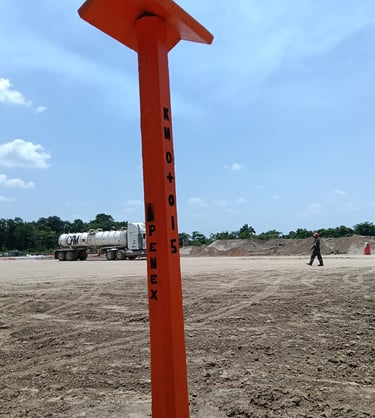

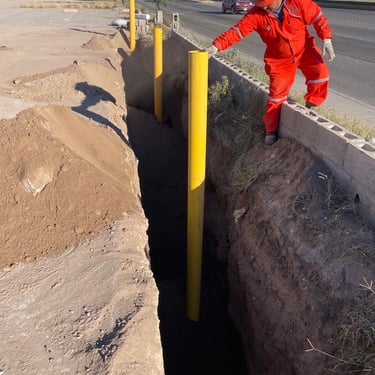

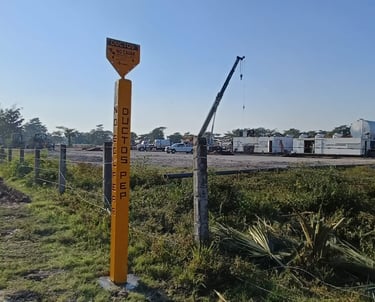

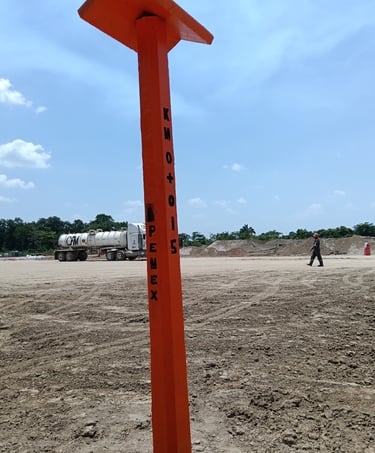

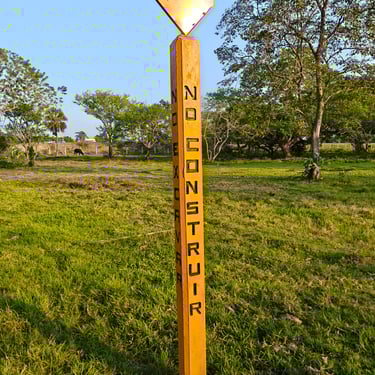

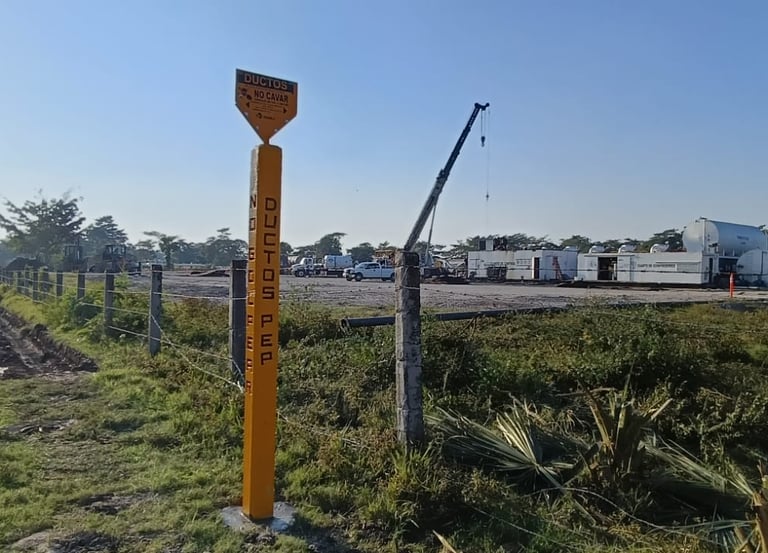

Brindamos el servicio de instalación de postes para señalamiento de ductos y amojonamiento, conforme a especificaciones técnicas y normativas aplicables. Ejecutamos trabajos para postes con señalamiento Tipo IV-A modificada, así como postes Tipo “R” y Tipo “RA” para registro eléctrico y amojonamiento, asegurando correcta ubicación, alineación, identificación y durabilidad en campo.

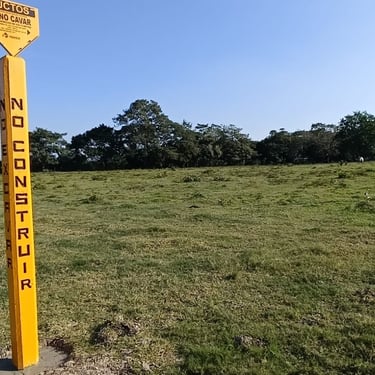

• Tipo IV‑A modificada: Identificación y advertencia de la presencia de ductos enterrados.

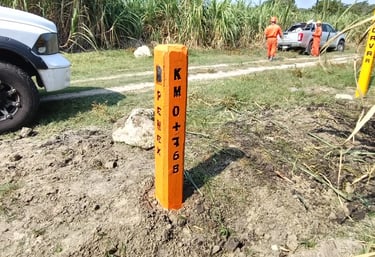

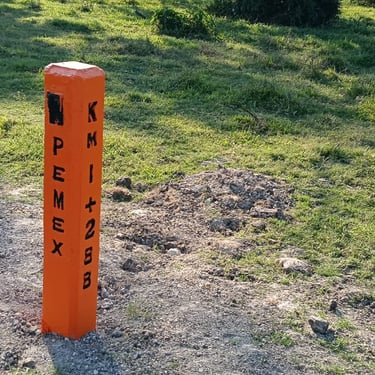

• Tipo “R” para registro eléctrico y amojonamiento: Delimitación del derecho de vía y ubicación de registros eléctricos.

• Tipo “RA” para registro eléctrico y amojonamiento: Solución reforzada para condiciones especiales o mayor exposición.

• Revisión de proyecto

• Replanteo topográfico y ubicación de postes.

• Colocación, alineación y nivelación.

• Anclaje o empotramiento con concreto.

• Instalación de placas, señalamiento y accesorios.

• Revisión de alcance

• Replanteo y trazo

• Excavación

• Colocación del poste

• Alineación y nivelación

• Anclaje o empotramiento

• Liberación y cierre

• Señalamiento de ductos enterrados.

• Derecho de vía de ductos.

• Registro eléctrico asociado a ductos.

• Amojonamiento y delimitación de trazos.

Aplicaciones

Metodología

• Correcta identificación del ducto y del derecho de vía.

• Integración con topografía, ductos y protección catódica.

• Ejecución conforme a especificaciones técnicas del proyecto.

Valor agregado

• Plano o croquis de ubicación de postes.

• Bitácora y registro de instalación.

• Evidencia fotográfica del proceso.

• Acta de liberación del señalamiento y amojonamiento.

Entregables

Camas Anódicas

Alcance

Metodología

Tipos

El ensayo por partículas magnéticas es un método de inspección no destructiva utilizado para detectar discontinuidades superficiales y subsuperficiales cercanas a la superficie en materiales ferromagnéticos. El método se basa en la magnetización del componente y la acumulación de partículas magnéticas en zonas donde existe una fuga de flujo magnético causada por un defecto.

• Camas anódicas superficiales: Aplicadas en sistemas de protección catódica de fácil acceso.

• Camas anódicas profundas: Solución para áreas con alta resistividad del suelo o restricciones de espacio.

• Camas anódicas distribuidas: Configuración para protección uniforme en tramos extensos.

• Camas anódicas temporales: Utilizadas durante etapas de construcción o arranque del sistema.

• Replanteo y localización de la cama anódica.

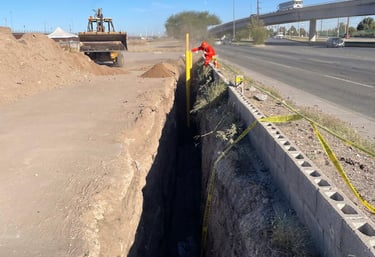

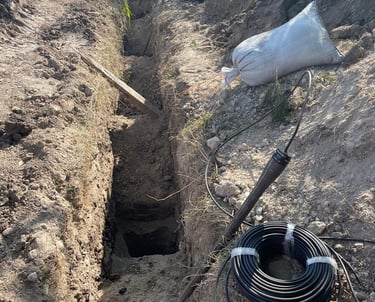

• Excavación o perforación según el tipo de cama.

• Instalación de ánodos y relleno conductor.

• Conexión eléctrica y tendido de cables.

• Medición y verificación inicial del sistema.

• Revisión de alcance

• Replanteo y ubicación

• Excavación o perforación

• Instalación de ánodos

• Conexión eléctrica

• Verificación inicial

• Liberación del área

Aplicaciones

• Ductos enterrados de acero al carbón.

• Infraestructura industrial y energética.

• Sistemas de protección catódica nuevos.

• Rehabilitación o ampliación de sistemas existentes.

• Integración con inspecciones CIS/DCVG y mediciones de potencial.

• Instalación conforme a diseño y buenas prácticas de PC.

• Soporte técnico para puesta en operación y mantenimiento.

Valor agregado

• Plano o croquis de ubicación de la cama anódica.

• Registros de instalación y conexionado.

• Resultados de mediciones iniciales.

• Evidencia fotográfica del proceso.

• Acta de liberación para operación.

Entregables

Instalación de Anódos

Alcance

Metodología

Tipos

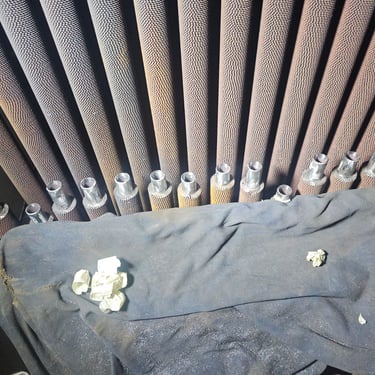

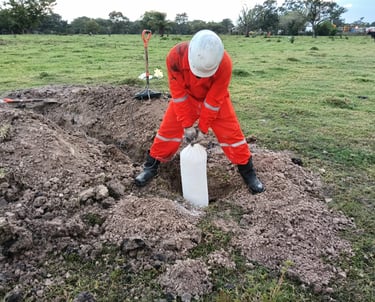

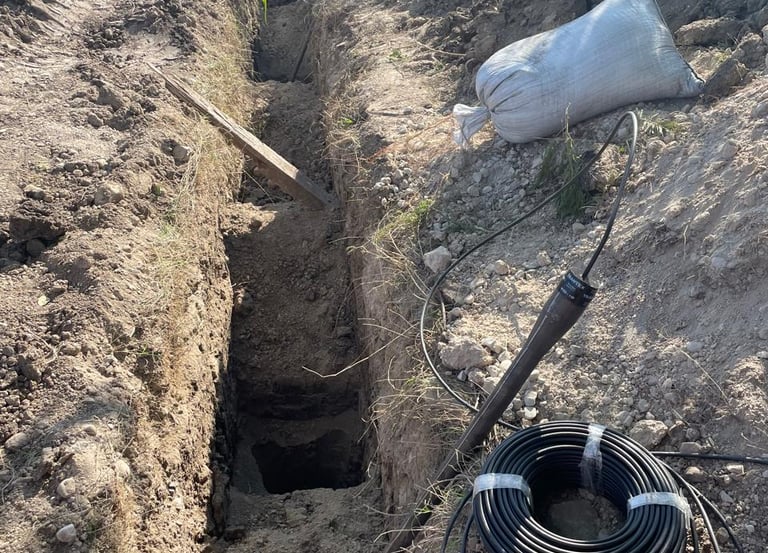

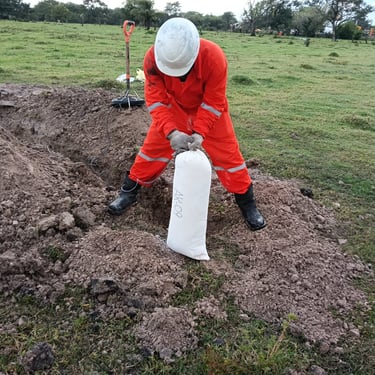

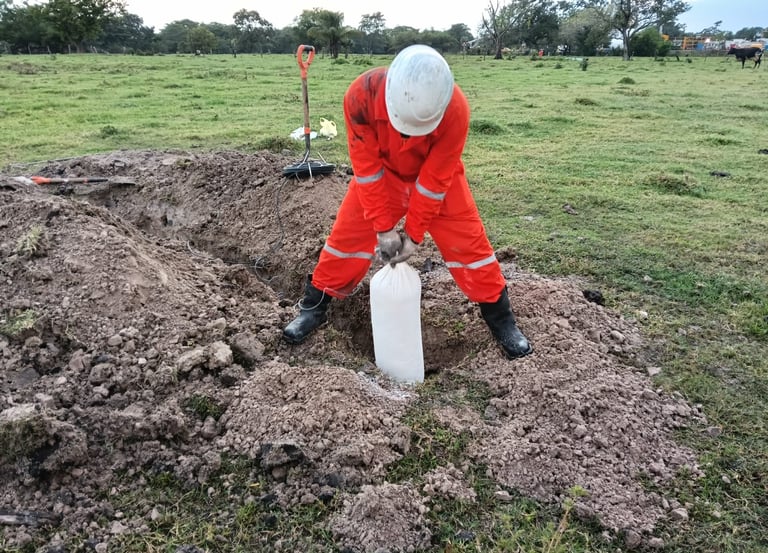

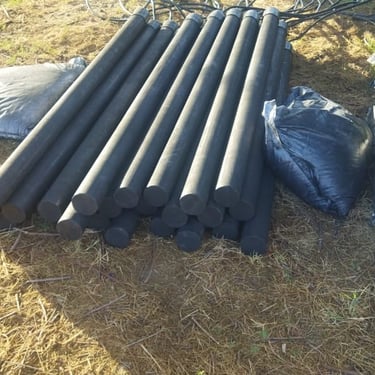

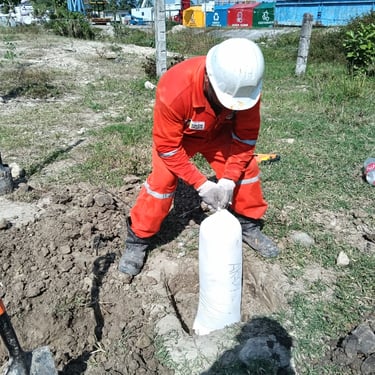

Ofrecemos el servicio de instalación de ánodos galvánicos de Magnesio, Zinc y Aluminio como parte de sistemas de protección catódica por ánodos de sacrificio. La instalación se realiza conforme a ingeniería del sistema, condiciones del suelo y normativa aplicable, asegurando la correcta polarización y protección de ductos enterrados y estructuras metálicas.

• Ánodos de Magnesio: Alta capacidad de corriente, recomendados para suelos de alta resistividad y ductos enterrados.

• Ánodos de Zinc: Aplicación en ambientes de baja resistividad y estructuras específicas.

• Ánodos de Aluminio: Uso común en ambientes marinos o condiciones especiales.

• Localización del punto de instalación.

• Excavación para colocación del ánodo.

• Preparación e instalación del ánodo.

• Conexionado eléctrico a la estructura protegida.

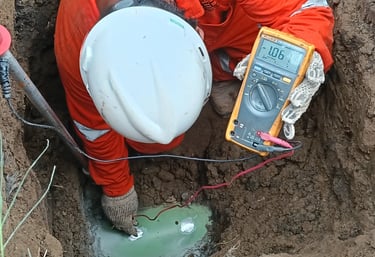

• Medición inicial de potenciales.

• Relleno, compactación y restitución del área.

• Revisión de alcance

• Replanteo y ubicación

• Excavación

• Instalación del ánodo

• Conexión eléctrica

• Verificación inicial

• Liberación del área

Aplicación

• Ductos enterrados de acero al carbón.

• Tanques y estructuras metálicas enterradas.

• Sistemas nuevos de protección catódica.

• Reemplazo o refuerzo de ánodos existentes.

• Correcta selección e instalación del ánodo según condiciones del suelo.

• Integración con CIS/DCVG y mediciones ON/OFF.

• Aseguramiento del desempeño del sistema de protección catódica.

Valor agregado

• Croquis o plano de ubicación de ánodos.

• Registros de instalación y conexión.

• Resultados de mediciones iniciales de potencial.

• Evidencia fotográfica del proceso.

• Acta de liberación para operación.

Entregables

Análisis de integridad Mecánica

¿Qué se evalúa?

Metodología

Alcance

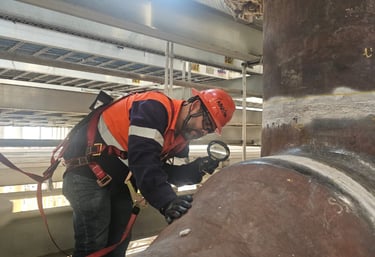

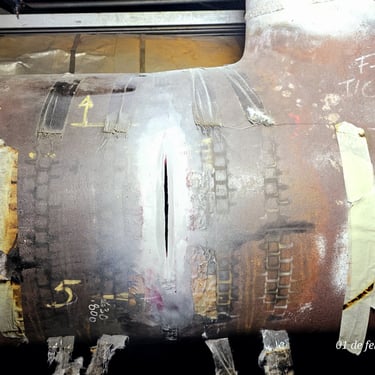

Brindamos el servicio de Análisis de Integridad Mecánica para evaluar la condición estructural y operativa de activos industriales, con énfasis en ductos, tuberías, estructuras y equipos metálicos. El análisis integra inspección, evaluación técnica y criterios normativos para identificar riesgos, priorizar acciones y asegurar la continuidad operativa de las instalaciones.

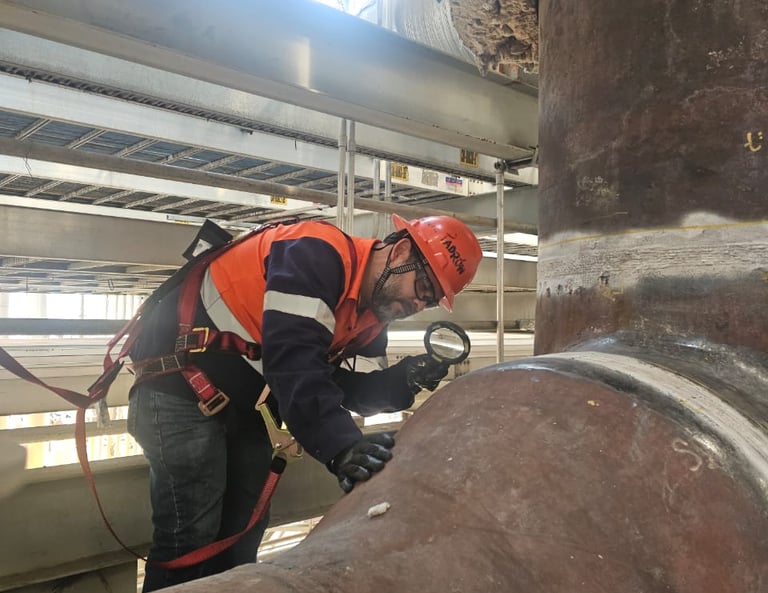

• Inspección visual y recopilación de datos en campo.

• Integración de resultados de END (UT, RT, MT, PT, medición de espesores).

• Evaluación de defectos, degradación y mecanismos de daño.

• Identificación de riesgos y criticidad.

• Recomendaciones técnicas y planes de acción.

• Ductos y tuberías enterradas o expuestas.

• Estructuras metálicas y soportes.

• Equipos estáticos y componentes soldados.

• Sistemas asociados a protección catódica y recubrimientos.

• Definición de alcance y criterios

• Recolección de información

• Inspección y levantamiento en campo

• Análisis de datos y defectos

• Evaluación de integridad

• Determinación de riesgos

• Emisión de conclusiones

• Enfoque integral basado en inspección y análisis técnico.

• Soporte para toma de decisiones y mantenimiento.

• Integración con inspección, soldadura, recubrimientos y protección catódica.

Valor agregado

• Reporte de análisis de integridad mecánica.

• Evaluación de condición y criticidad.

• Registro de defectos y discontinuidades.

• Resultados de inspección y END integrados.

• Recomendaciones técnicas y plan de mitigación.

Entregables

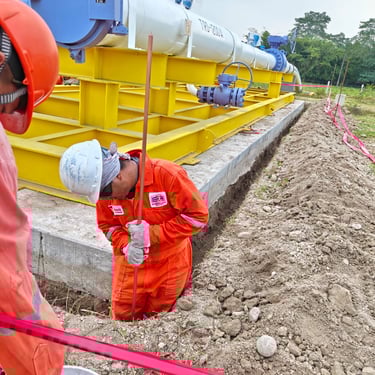

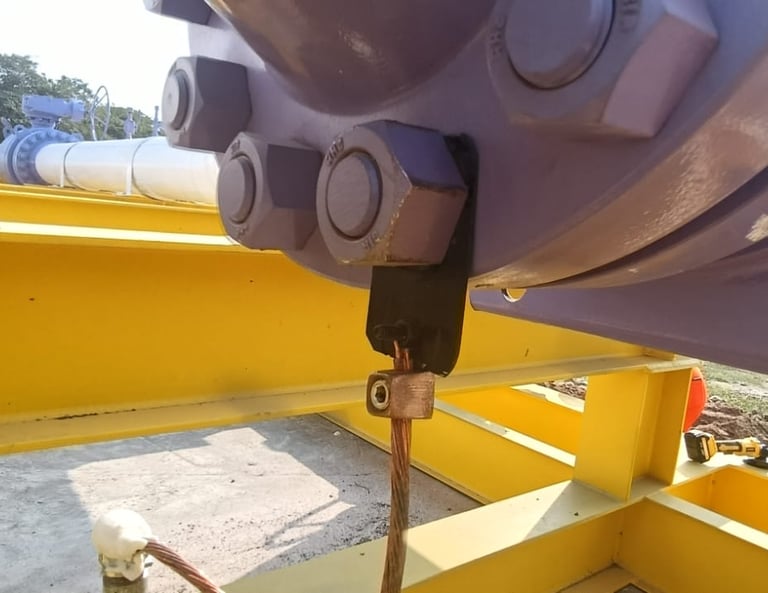

Sistemas de Tierra

Aplicaciones

Metodología

Alcance

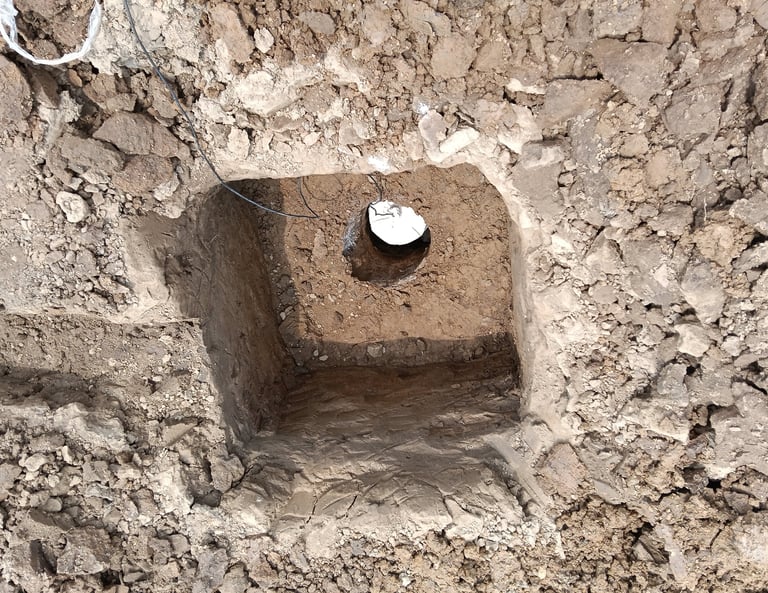

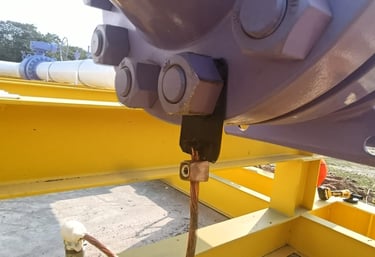

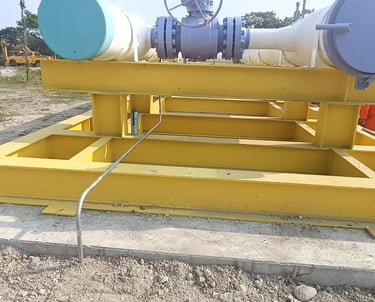

Ofrecemos el servicio de diseño, suministro, instalación y evaluación de sistemas de tierras para instalaciones industriales, ductos, equipos eléctricos y estructuras metálicas, con el objetivo de garantizar la seguridad eléctrica, la disipación adecuada de corrientes y la protección de personas y activos conforme a criterios técnicos y normativos.

• Medición de resistividad del terreno.

• Diseño del sistema de tierras (mallas, varillas, electrodos).

• Suministro e instalación de componentes.

• Conexión a estructuras, equipos y sistemas asociados.

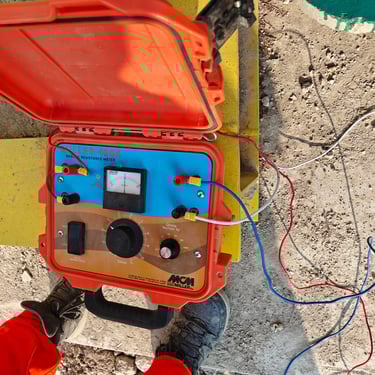

• Medición de resistencia de puesta a tierra.

• Evaluación de desempeño y cumplimiento.

• Ductos y estaciones asociadas.

• Sistemas de protección catódica.

• Estructuras metálicas y cercas.

• Instalaciones industriales y de infraestructura.

• Definición de alcance

• Estudio del terreno

• Diseño del sistema

• Instalación en campo

• Conexiones y aseguramiento

• Mediciones eléctricas

• Validación y liberación

• Integración con protección catódica y seguridad eléctrica.

• Cumplimiento normativo y trazabilidad técnica.

• Soluciones adaptadas a las condiciones reales del terreno.

Valor agregado

• Memoria técnica del sistema de tierras.

• Resultados de medición de resistividad y resistencia.

• Planos o croquis de instalación.

• Evidencia fotográfica de la instalación.

• Reporte de cumplimiento y liberación.

Entregables

¿Necesitas Protección Catodica confiable para tu proyecto?
